Opis produktu

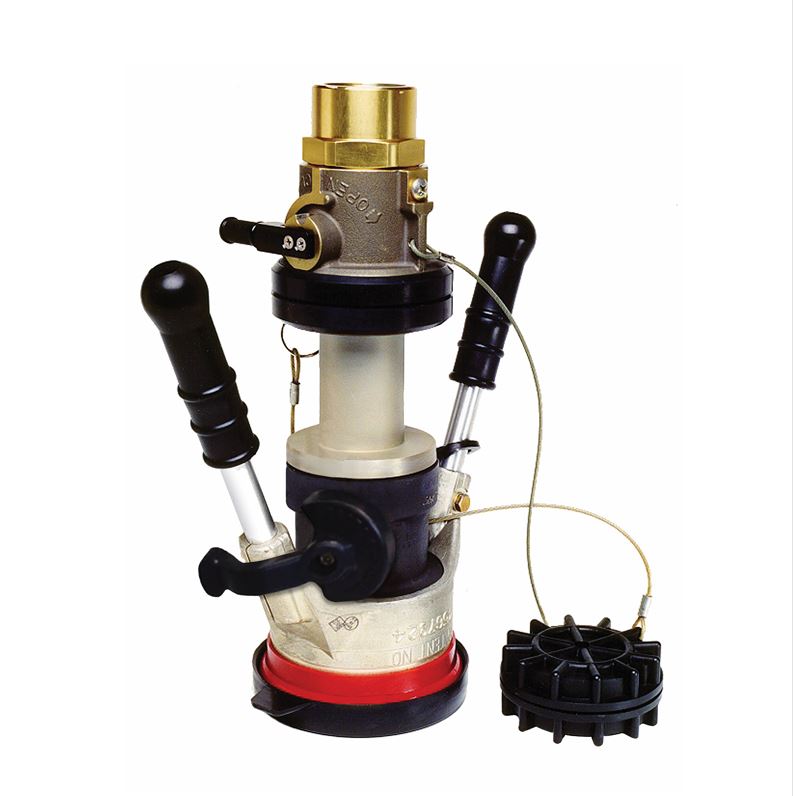

Eaton’s Carter 64049 – Złącze tankujące podskrzydłowe (Underwing Nozzle)
Zastosowanie
Model 64049 został zaprojektowany z myślą o operatorach FBO (Fixed Base Operator) na mniejszych lotniskach. Umożliwia szybkie i bezpieczne tankowanie samolotów podskrzydłowo. Złącze posiada szybkozłącze (QD) ułatwiające kontrolę sita filtracyjnego, z opcją zastosowania lub bez zaworu odcinającego typu dry break. Model 64049 jest rozwinięciem wcześniejszego modelu 64348 i wykorzystuje złącze unisex jako mechanizm rozłączny. Dostępne jest również złącze przejściowe umożliwiające łatwą wymianę między tankowaniem podskrzydłowym, naskrzydłowym (overwing) oraz CCR przy minimalnym rozlaniu paliwa.
Cechy produktu
- Złącze unisex do szybkozłącza lub dry break.
- Przeznaczone do węży 1½” i 2”.
- Zintegrowany przegub obrotowy niezależny od szybkozłącza.
- Kompatybilne z 3-wypustowym, międzynarodowym adapterem lotniczym.
- Samoregulujące, ciśnieniowo obciążone uszczelnienie czołowe.
- Szczelność przy dużych obciążeniach bocznych, zużytych adapterach i ekstremalnych temperaturach.
- Prowadnice ze stali nierdzewnej dla dłuższej żywotności interfejsu z adapterem.
- Mechaniczna blokada bezpieczeństwa (positive interlock) – brak możliwości odłączenia złącza w pozycji otwartej.
- Dźwignia sterująca przepływem z wysokowytrzymałego stopu cynku i aluminium.
- Wymienne uchwyty rowerowe i rączki w standardzie, opcjonalnie uchwyt okrągły.
- Dwa gwintowane porty umożliwiające montaż zaworu odpowietrzającego i poboru próbek paliwa.
- Lekka i wytrzymała konstrukcja modułowa.
- Opcjonalne przyłącza gwintowane NPT i BSPP, sitka filtracyjne 40/60/100 mesh.
- Przewód uziemiający i zawór odpowietrzający dostępne jako opcja.
Dodatkowe cechy
- Prosta wymiana dźwigni operacyjnej i uchwytów.
- Łatwe czyszczenie i serwis modułów.
- Możliwość zastosowania dodatkowych akcesoriów do stowage.
Parametry techniczne
- Przyłącza: 1½” i 2” NPT/BSPP QD oraz dry break.
- Ciśnienie robocze: do 55 psi (3,8 bar).
- Konstrukcja: aluminium, stal nierdzewna w przegubie kulowym.
- Waga: lekka, ale wytrzymała.
- Spadek ciśnienia: niski w całym zakresie przepływu.
Korzyści użytkowe
- Bezpieczne i szybkie tankowanie.
- Minimalne ryzyko wycieku paliwa.
- Niskie koszty utrzymania dzięki modułowej konstrukcji
